XDDJ 型系列全自动无源电动纠偏装置

带式输送机经过很多年的发展,已被电力、冶金、煤炭、化工、矿山、港口等行业广泛采用，是成为各国争先发展的行业。由于皮带机安装基础不牢、运转不灵、负荷变化、落料冲击的变化等因素，造成皮带运行跑偏现象。目前国内皮带机防跑偏装置，主要是机械固定式调偏器、液压纠偏装置和电磁减速机器。我公司技术开发部，分析研究各种结构形式的皮带居中装置和不同工况形式的皮带机，研制出性能稳定、动作平稳、调偏效果明显的无源电动纠偏装置。该产品利用皮带动能，无需其他动力源，全自动预防和处理皮带跑偏现象，使皮带处

于设定的范围内运行，可广泛应用于冶金、矿山、电力、建材、煤炭等行业的皮带输送系统，是预防和校正皮带跑偏的最理想设备，彻底解决皮带输送机跑偏。

我公司设计制造的 XDDJ 型系列全自动无源电动调偏装置和其它电动调偏器有如下不同

之处：

1、无需外接电源即可实现全自动电动调偏的功能；

2、电动传动原理简单，故障率极低；

3、具有响应速度快，处理及时可靠；

4、安装、检修、维护方便，调偏效率高。

XDDJ 型系列全自动无源电动纠偏装置

一、全自动无源电动纠偏装置特点

无源发电自动纠偏装置为室内/室外布置，工作场所潮湿、多尘，设备应符合有关规范的要求，必须满足 24 小时连续运行的要求。高效无源发电纠偏装置按照输送机系统参数确定安装数量及位置后，应完全消除输送机跑偏现象。无源发电纠偏装置工作电源为无源；采用不锈钢高强度特制推杆，动力 13500N；绝缘等级为 F-s3；系统防护等级 IP68 以上。高强电动执行机构具备机械自锁功能和电子制动双重功能。达到了无人值守，不受工况环境的影响全天候的工作模式。解决原有机械调心托辊组无序对抗式纠偏并缺少自锁能力的技术缺陷，彻底解决皮带的跑偏顽疾，将输送机皮带跑偏量始终控制在 10mm 范围内，不伤皮带，不干扰运行，降低能效，大幅增加托辊及皮带使用寿命，提高生产效益。

1、XDDJ 型系列全自动无源电动纠偏装置具有自动检测皮带跑偏和给以调整，使皮带始终在设定的范围内运行。

2、XDDJ 型系列全自动无源电动纠偏装置无需电源，结构简单，性能可靠，安装维护方便。

3、XDDJ 型系列全自动无源电动纠偏装置控制调偏托辊组，具有锁定功能。

4、XDDJ 型系列全自动无源电动纠偏装置对皮带检测调整时，不磨损皮带。

5、根据皮带机的现场条件及使用特点，皮带机由于温度过低张力不稳、托辊窜动、托辊粘料等原因，经常出现皮带跑偏现象。选择在输煤皮带机头部、尾部承载段安装 2 套，每套纠偏装置可以保障 50m 输送机良好运行；纠偏性的平衡调整皮带的运行中出现跑偏的现象，并避开皮带秤称重域安装，加强皮带机稳定运行对计量的保障作用。建议 20 米内长皮带安装两组，20 米以上安装间隔为 10～20m/组。

二、XDDJ 型系列全自动无源电动纠偏装置对比机械、液压调偏器的优点

1、XDDJ 型系列全自动无源电动纠偏装置当皮带跑偏，检区轮与皮带接触为浮动摩擦（接触摩擦力大小可调），对皮带边缘无磨损。机械调偏器检区档轮与皮带接触为强行摩擦（接触摩擦力无穷大），对皮带边缘及易磨损。

2、XDDJ 型系列全自动无源电动纠偏装置是电气控制，动作灵活，定位准确，而机械调偏器则反之。

3、液压纠偏装置不可避免的会出现漏油渗油的现象从而导致泄压影响纠偏时效，这些在电动调偏不会发生。

三、工作原理

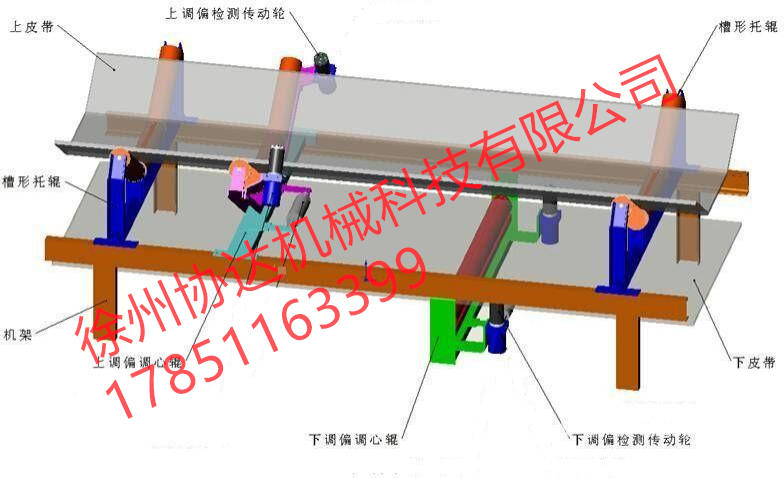

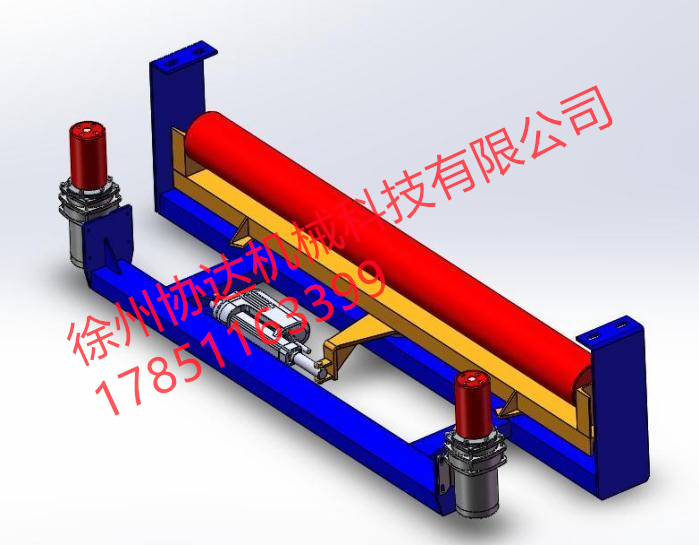

智能无源发电自动纠偏装置是由检测传动轮、微型高效专用电机、专用电动推缸、电气控制转换系统、调偏支架总成等组成。通过安装在输料皮带支架的皮带两侧的两个检测传动轮作为动力源，实时动态的监测皮带的运行状况，当皮带出现跑偏现象时接触到检测传动轮，其转动带动微型高效发电机产生电能，经逆变整流控制器发出控制信号，控制高强度特制电动推杆进行自纠偏工作。该装置完全解决了以往普通机械纠偏效能低和液压纠偏漏油渗油，干扰输送机稳定运行，经常受各种外在因素的影响而导致纠偏效果失效的缺点。

四、选型说明

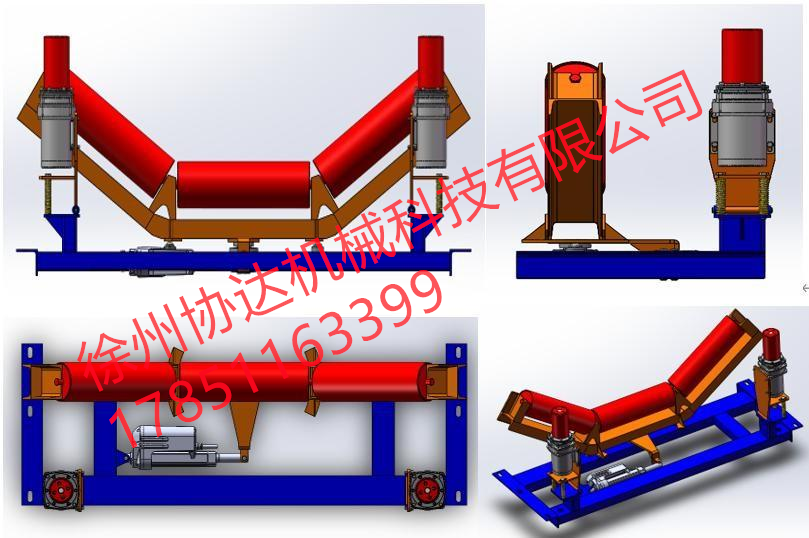

设备型号：XDDJ-（带宽）S(上纠偏）

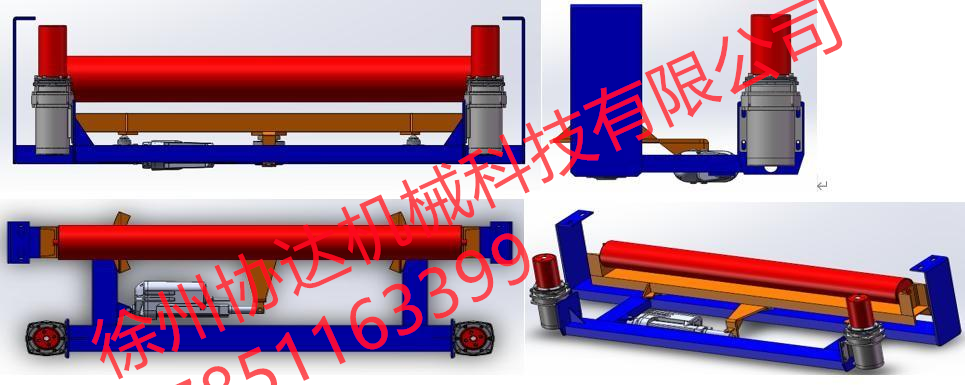

X（下纠偏）

XDDJ 型系列全自动无源电动纠偏装置
