ICS20型电子皮带秤

　　XD-ICS20系列皮带秤主要由三部分组成：XD-ICS20型单杠杆式称重桥架、CS600型测速传感器、XD2001积算器。

　　XD-ICS20型称重桥架

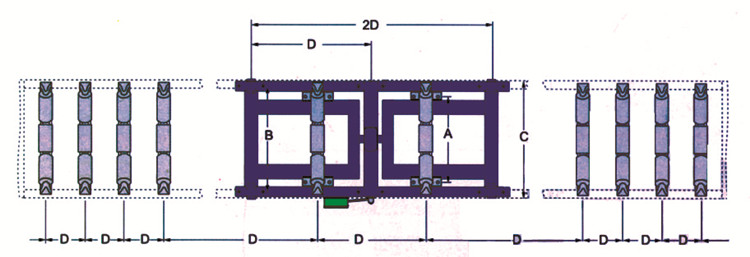

　　XD-ICS20型称重桥架可分为两种形式，一种是双托辊(XD-ICS20-2型)一只称重传感器；另一种是单托辊(XD-ICS20-1型)一只称重传感器。单托辊秤架适应皮带宽度从500-2400mm，而双托辊秤架适应皮带宽度从500-2400mm。

　　坚固的XD-ICS20型桥架与输送机框架连接，并具有安装、连接简单而迅速的性能，所以在工厂中应用广泛。并有附加支撑件来降低输送机挠度。该秤架主要安装在皮带输送机或进出料口中心距较长的给煤机或给料机上。
　　单托辊和双托辊都采用三点支承式、无磨擦耳轴支点。此全封闭式结构利于防潮、防震及防物料的堆积，从而减少了通常刀口和轴承相联接产生的许多问题；
        ——无运动或磨损部件
        ——处于拉力状态下的应变片式称重传感器可确保称重传感器联接可靠和精度。
        ——可选用配重秤架，以满足轻负载要求。
